Verkauf von Märklin Einzel- und Ersatzteilen

Kupplungsteile für Wagen und Lokomotiven

Mit Tauschteilen lassen sich viele Modelle auf Kurzkupplung umbauen. Welches Einzelteil für das jeweilige Modell gebraucht wird, darüber gibt diese Tabelle Auskunft. Bei anderen Fahrzeugen gilt: einfach selbst testen! Für alle Bilder mit Rahmen ist eine große Abbildung abrufbar.

Oder Suchen Sie stattdessen Kupplungsköpfe? Dort sind auch Schraubenkupplungen und stromführende Kupplungen zu finden!

Bestellformular unten auf der Seite.

Umbausätze und Schächte für Lokomotiven

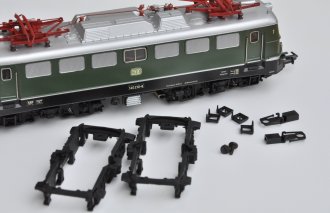

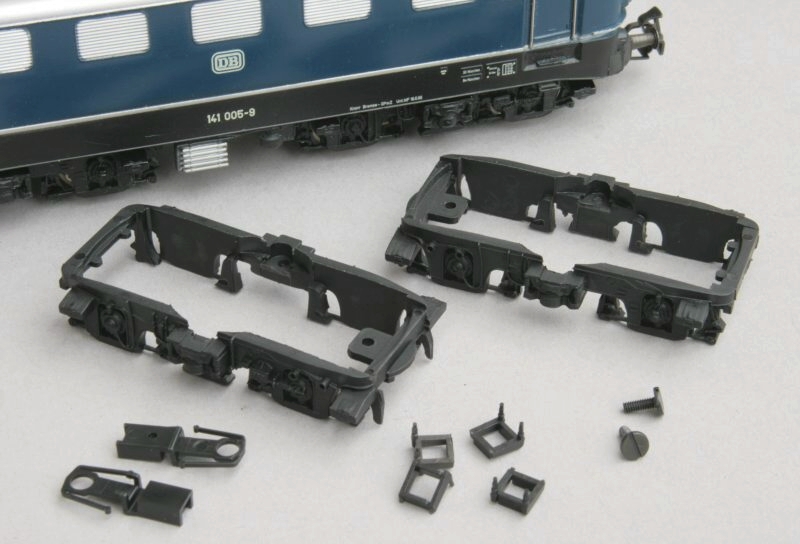

KK-Umbausatz Märklin BR 110/140

Hinweis zum Umbau der Baureihen 110/140/141
Zum Umbau dieser Loks werden Drehgestellrahmen, Tritte, Kupplungsschächte und neue Schrauben benötigt. Die Drehgestellrahmen weisen gegenüber den alten einen Ring zur drehbaren Führung der Kupplungsdeichsel auf. Die Schraube 750200 mit breitem Kopf fixiert den Schacht. Durch die geringe Materialstärke der Deichsel bleibt diese beweglich. Drehgestellrahmen oder Deichsel müssen in manchen Fällen etwas bearbeitet werden, damit die Kupplung leicht schwenken kann. Die Tritte werden seitlich am Drehgestellrahmen eingepresst. Bei Loks der BR 141 müssen sie entweder weggelassen werden oder man trennt die alten Trittstufen am Lokgehäuse ab.
Märklin E208053: VE mit 4 Treppen, wie in der Mitte abgebildet. Preis: 5,40 €
Märklin E215952: Packung mit 2 Drehgestellrahmen. Preis: 5,40 €.
dazu Märklin E344890: VE mit 4 Kupplungsdeichseln,
und Märklin 750200: diese Schraube ist einzeln oder als VE erhältlich. 2 Stück werden pro Lok benötigt. Zum Artikel

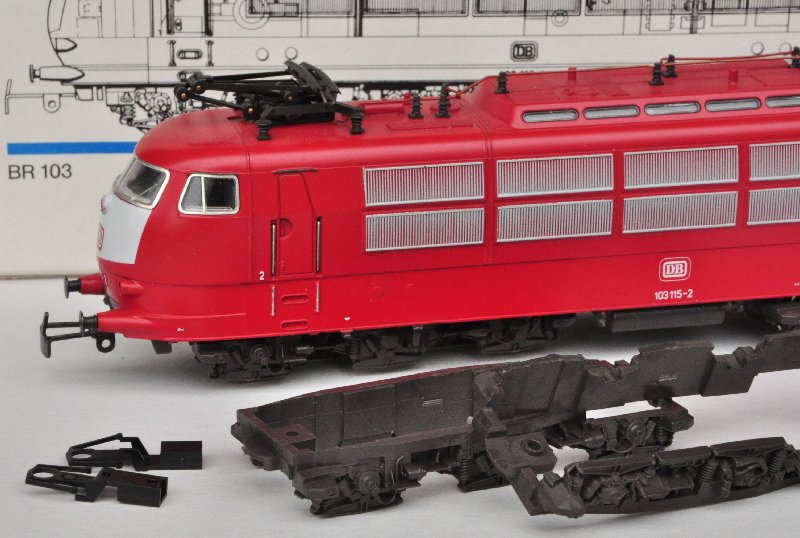

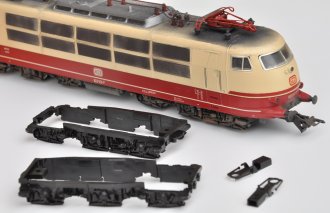

KK-Umbausatz für Märklin 103 beige ohne Schürze

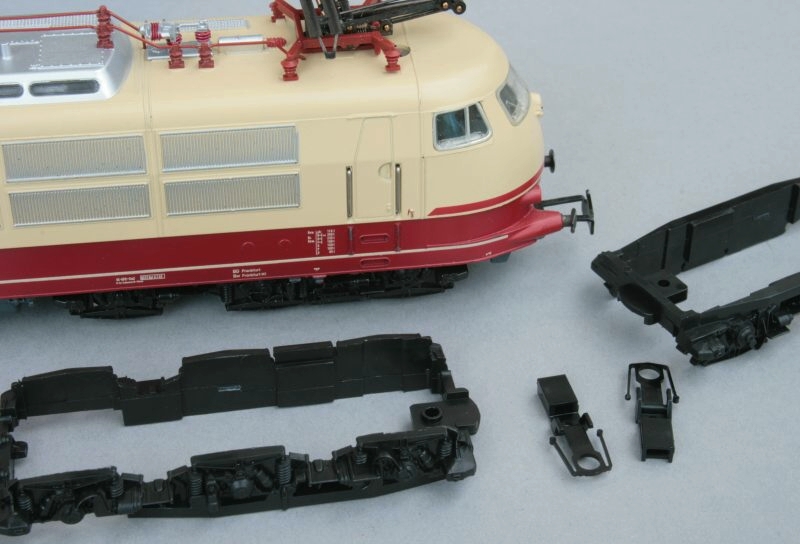

Umbausatz für die Baureihe 103 ohne Schürze
Der Satz enthält 2 Drehgestellrahmen und 2 Kupplungsschächte. Am Drehgestellrahmen ist Schleifen erforderlich, um die exakte Höhe einzustellen. Farbe schwarz.
Preis des Satzes Art.Nr. 100301: 7,60 € Einbauanleitung lesen.

Lokomotiven der BR 103 mit Schürze lassen sich dagegen mit 404020 umbauen. Siehe unten.

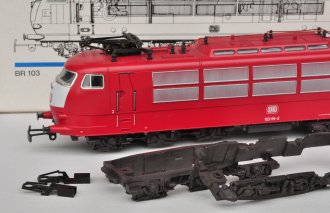

KK-Umbausatz für rote 103

Umbausatz für die neurote Baureihe 103

Der Umbausatz ist ausverkauft, denn die DGR sind leider ab Werk nicht mehr lieferbar.

Es wird empfohlen, den Umbausatz 100301 für rot/beige-farbige 103 zu verwenden. Siehe oben.



Tipps zur Technik der Modelleisenbahn
SYMOBA Produkte

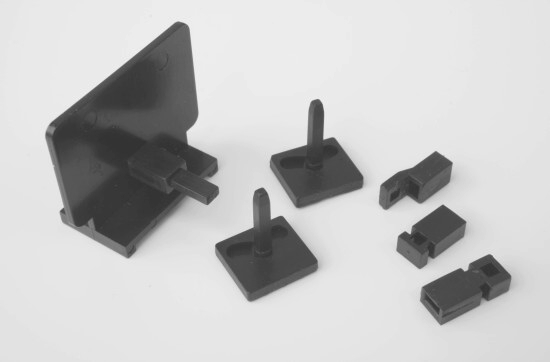

Die Technik der SYMOBA Kulissenführungen
Mit SYMOBA Kulissen und Schächten lassen sich viele Modelle auf Kurzkupplung umbauen. Hier werden Sie umfassend informiert!



Schächte für Lokomotiven und Wagen - Forsetzung

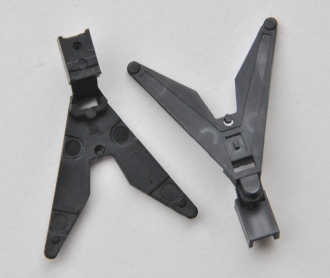

203679+241880

Märklin E203679 Kupplungsdeichsel, links im Bild, zur Verbindung von US-Dieselloks F7 als Doppeleinheit, großes Bild
Preis für 4 Stück als E203679: 5,40 €

Märklin 241880 Tenderdeichsel, rechts im Bild , gekröpft, größerer Lochdurchmesser als bei 288390, zur Kupplungsaufnahme an einigen Tendern von Dampfloks, lieferbar so lange Vorrat reicht. Preis 1,85 €

274670 Märklin 274670 - Kupplungsdeichsel für die moderne V200 oder E 18; Stückpreis 2,85 € / Preis für 10 Stück als E274670: 13,50 € .

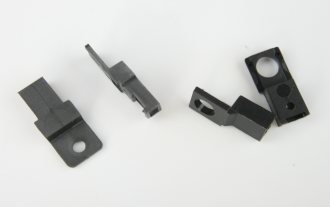

KK-Umbau Märklin BR212

Märklin E286400
Kupplungsschacht für die BR 212, wird bei alten Loks nur an einer Seite benötigt.
Preis für 2 Stück: 3,85 €

Links im Bild ist 286400 abgebildet, das rechte ist 345760, welches auf der anderen Seite der 212 montiert werden kann.

Märklin 286900

Märklin 286900
Deichsel für BR 78. Ebenfalls nutzbar für "Kartoffelkäfer"- Dieselloks 3066, 3134 und 3143. Einbauhinweis.
Einzelpreis 3,85 €, Packung mit 4 Deichseln als E286900 für 13,50 €.

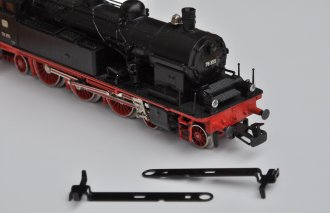

Hinweis zum Umbau der BR 78: Am besten steckt man den Kupplungskopf vor der Montage der Kupplungsdeichsel ein. Hierzu die Schwalbenschwanzbesfestigung des KK-Kopfes zusammendrücken.

Für den Kartoffelkäfer muss die Deichsel muss gekürzt (19mm) und ein neues Loch gebohrt werden (4mm). Schienenräumer der Deichsel abtrennen. (Durchführung des Umbaus und Bild von M. v. Maurik.)

288390

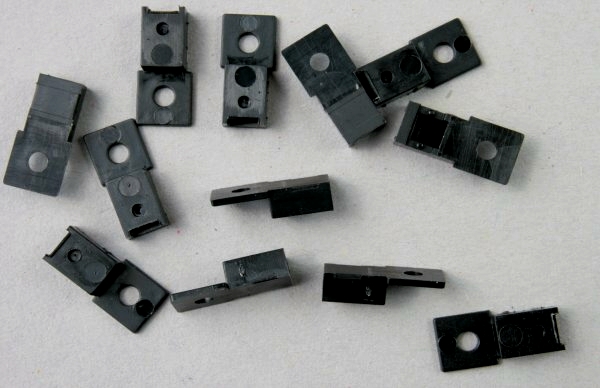

Märklin 288390
Kurzer Kupplungsschacht für diverse Anwendungen. Z.B. für die Dampflok-Baureihen 75 und 86, bei großen Radien auch für 41, 50, 03.
Preis pro Stück 1,85 € / Preis für 4 Stück als E288390: 5,40 € .
Für die Befestigung eignet sich eine Schraube mit schmalem Kopf am besten, damit der Kupplungskopf nicht bearbeitet werden muss. Zum Beispiel 750140.

Deichsel-Kupplung

Märklin E323679
Deichsel-Kupplung. Verpackungseinheit: 1 E323679 mit 4 Stück, Preis 5,40 €

Vielfach wird eine Alternative zur Tauschkupplung 7205 gesucht, damit ein anderer Kupplungskopf oder eine stromführende Kupplung eingesteckt werden kann. Hier erfahren Sie, ob dieser Artikel geeignet ist.

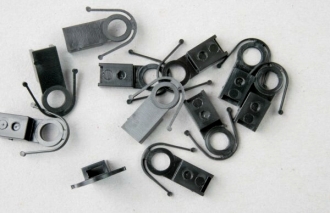

Märklin 345760
Kupplungsschacht für die Baureihen 212 (1x erforderlich) und BR 194
Preis pro Stück 1,85 € / Preis für 10 Stück: 5,40 €
363950 Märklin E363950
Deichsel-Kupplung für einfachen Wagen-Umbau ohne Kulissenführung. Für Schraubbefestigung an Containerwagen, 2-achsigen Kesselwagen (Fahrgestell anpassen!), Güterwagen mit Schiebewänden und Schiebedach, Dampflok BR 012 usw. Lieferform: nur als E363950, Preis für 1 Packung mit 2 Stück Schächten: 5,40 €
402660 Märklin E402660
Kupplungsschacht für norwegische Personenwagen und Flachwagen 4663 in der letzten Version mit KK, nicht als Ersatz für Drehpunkt-Kupplungen geeignet (7205 hat einen kleineren Lochdurchmesser)! großes Bild
Lieferform: E402660, Preis für 1 Packung mit 2 Stück Schächten: 5,40 €

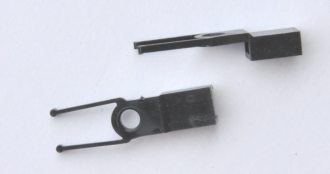

404020

Märklin E404020

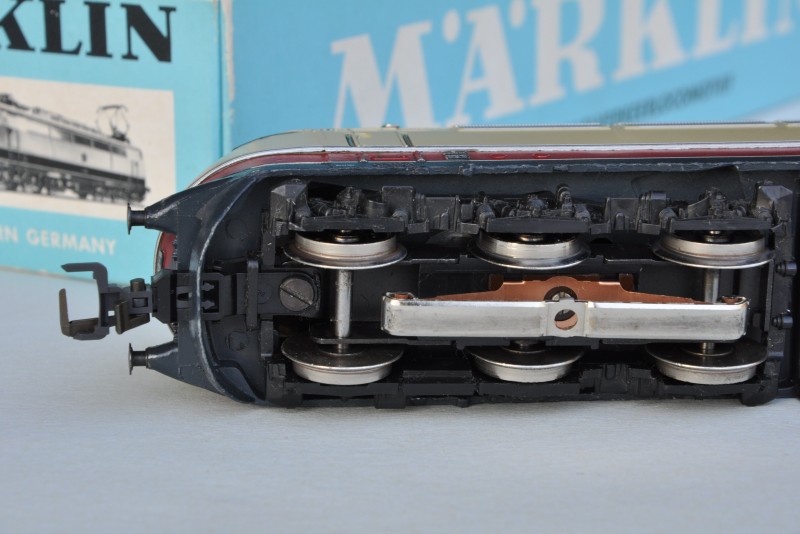

Kupplungsschacht für Lokomotiven BR 103 mit Schürze. Für diese Lok müssen die Federn am Schacht entfernt werden. (Bild dieser Lok ansehen: Federn abtrennen).

Der Schacht passt unverändert für Re 4/4 der SBB oder diverse Loks der Baureihe 1600 der NS.
Große Produktabbildung.
Lieferform E404020: Preis für eine VE mit 2 Stück 5,40 €

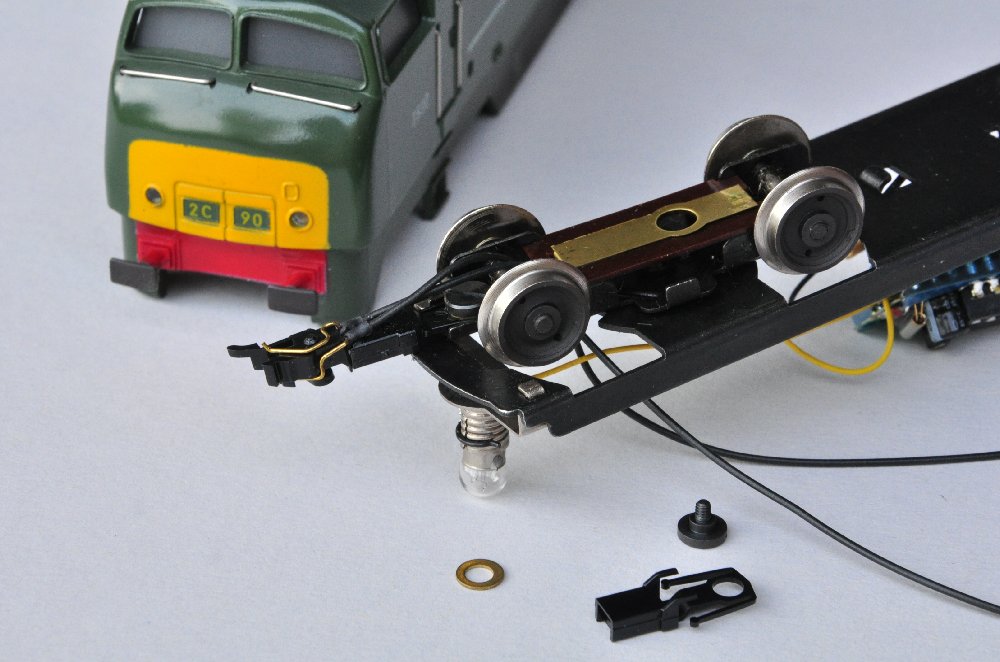

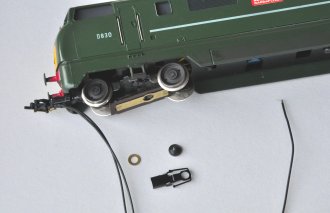

Kupplungsschacht 415720 an Warship-Class Märklin E415720
Kürzere Kupplungsdeichsel für Märklin Loks 37669 und 34661. Dieser Schacht ist ideal, um die Märklin 3073 "Warship Class" auf Kurzkupplung umzurüsten. Preis für 2 Stück: 5,40 €
Für die Warship Class benötigt man außerdem eine Zylinderansatzschraube 753080 und eine M4 Unterlegscheibe. Großes Bild

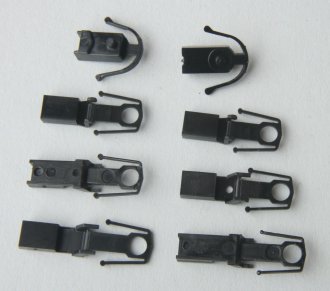

Übersicht verschiedener Kupplungsdeichseln

Märklin E101975 - ganz oben im Bild
Kupplungsdeichsel für BR 110 (Bügelfalte neuester Bauart, z.B. 37010, 39120); und BR232. Preis für 2 Stück: 5,40 €.

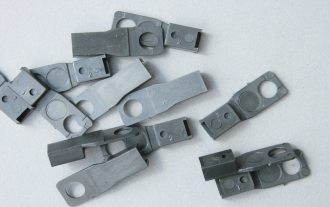

Märklin E344890
Deichsel für Lokomotiven der BR 110 und 140, die bereits mit KK ausgeliefert wurden, z.B. 30345, 3331, 3344, 3345, Preis für 4 Stück: 5,40 €
Märklin 440630
Kupplungsdeichsel für BR 103, die bereits mit KK ausgeliefert wurden, z.B. 33572, 3358 ab 1994, Preis pro Stück 2,20 € / Preis für 5 Stück: 5,40 €
Märklin E441050 - ganz unten im Bild
Kupplungsdeichsel lange Form für BR110 Bügelfalte älterer Bauart, z.B. 3033, 30331. (Länger als 440630) Preis für 2 Stück: 5,40 €

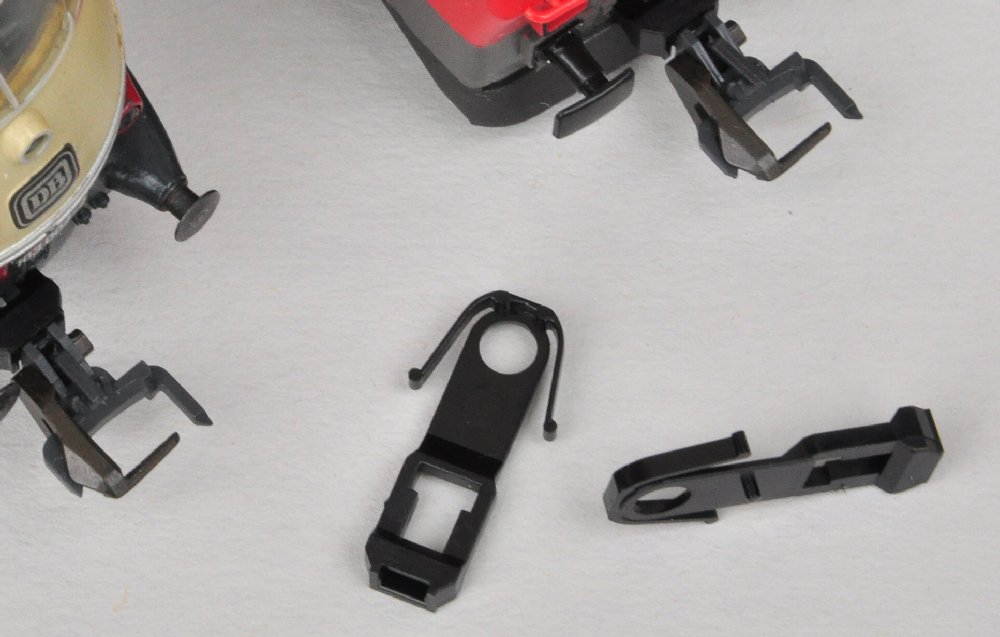

Der Adapter für Lokomotiven mit Drehpunkt-Kupplung
671860

Märklin E671860
Kupplungsadapter für den Umbau von Lokomotiven mit Drehpunkt auf NEM-Schacht. Dadurch ist jeder Kupplungskopf steckbar und der Kuppelabstand wird verkürzt. Bei der Montage müssen die Federn unten sein. Passt nicht für alle uralten Tfz. Mehr Informationen
Lieferform: nur als E671860, Preis für 1 Packung mit 4 Stück Adaptern: 5,40 €

Bestellformular für alle Kupplungsteile dieser Seite:

Bestellformular: Bitte die folgenden Zeilen markieren, dann kopieren (Strg+c) und den Inhalt einfach in eine Mail kopieren (Strg+v) und danach die erforderlichen Stückzahlen an den Zeilenanfang setzen. Nicht benötigte Zeilen bitte löschen.

Bitte folgende Märklin-Kupplungsteile liefern:
---------------------------------------------------------
Märklin E208053: VE mit 4 Treppen, Preis: 5,40 €
Märklin E215952: Packung mit 2 Drehgestellrahmen. Preis: 5,40 €.
---------------------------------------------------------
Umbau-Satz 103 Art.Nr. 100301: 7,60 €
---------------------------------------------------------
Märklin E203679 Kupplungsdeichsel, mit 4 Stück: 5,40 €
Märklin 241880 Tenderdeichsel, Preis 1,85 €
Märklin 274670 - Kupplungsdeichsel für V200 oder E 18; Stückpreis 2,85 €
Märklin E274670: Packung mit 10 Stück, 13,50 €
Märklin E286400, Packung mit 2 Stück: 3,85 €

Märklin 286900 Deichsel für BR 78, Einzelpreis 3,85 €
Märklin E286900 Packung mit 4 Deichseln für 13,50 €

Märklin 288390 Einzelpreis 1,85 €
Märklin E288390 Packung mit 4 Stück: 5,40 €

Märklin E323679 Deichsel-Kupplung mit 4 Stück, Preis 5,40 €

Märklin 345760 Kupplungsschacht für 212 und BR 194, Einzelpreis 1,85 €
Märklin E345760 Packung mit 10 Stück: 5,40 €

Märklin E363950 Deichsel-Kupplung, Packung mit 2 Stück Schächten: 5,40 €
Märklin E402660 Kupplungsschacht, Packung mit 2 Stück Schächten: 5,40 €
Märklin E404020 Kupplungsschacht. Packung mit 2 Stück 5,40 €
Märklin E415720 Kürzere Kupplungsdeichsel Packung mit 2 Stück: 5,40 €

Märklin E101975 Kupplungsdeichsel für neue BR 110, Preis für 2 Stück: 5,40 €.
Märklin E344890 Deichsel für Loks Packung mit 4 Stück: 5,40 €

Märklin 440630 Kupplungsdeichsel BR 103, Preis pro Stück 2,20 €
Märklin E440630; Packung mit 5 Stück: 5,40 €

Märklin E441050 Kupplungsdeichsel lange Form Packung mit 2 Stück: 5,40 €
Märklin E671860 Kupplungsadapter Packung mit 4 Stück Adaptern: 5,40 €

---------------------------------------------------------

Der Mindestauftragswert beträgt 10,00 €.
Bei kleinerem Bestellwert wird ein Mindermengenzuschlag von 5,-€ berechnet.

Vorname Nachname:
Straße:
PLZ Ort:
Festnetz-Telefon:
erreichbar von/bis:
E-Mail:
ich bin Neukunde / ich bin Bestandskunde
Kunden-Nummer:
---------------------------------------------------------
Datenschutzeinwilligung:
Ich habe die Datenschutzerklärung unter www.schnug-modellbahn.de/kontakt/datenschutz.html gelesen und verstanden.
Ich willige in die elektronische Speicherung meiner oben angegeben Daten
durch Axel Schnug ein, um den Kauf abwickeln zu können.

Weitere Einzelteile sind unter Kupplungen zu finden:

weitere Kuuplungsteile... weitere Kupplungsteile... weitere Kupplungsteile... weitere Kupplungsteile... Deichsel für Personenwagen

Beachten Sie bitte die Liste der Märklin-Modelle! Dort ist aufgeführt, für welche Lok welcher Schacht benötigt wird.

Da Märklin im Lauf der Jahre Details an Modellen verändert haben kann, müssen Sie jedoch bitte selbst prüfen, ob das genannte Einzelteil auch bei Ihrer Lok passt. Für die Passgenauigkeit und Funktion kann daher keine Gewähr übernommen werden.
