Die Tabelle der Märklin Modelle

Die Übersicht: Welches Modell kann womit umgebaut werden?

Auf dieser Seite finden Sie alle Märklin Modelle aufgelistet, die bisher von mir umgebaut wurden. Außerdem sind die Modelle aufgeführt, deren Umbau von MM-Lesern durchgeführt und mir mitgeteilt wurde. In der tabellarischen Übersicht ist, sofern es möglich ist, der Umbau mit Tauschteilen und Kulissenführungen aufgeführt. Mit Tauschteilen umgerüstete Modelle kuppeln natürlich nicht ganz so kurz und sind im Fahrkomfort den mit Kulissen ausgerüsteten Fahrzeugen unterlegen. Besonders beim Rangieren macht sich eine Kulissenführung positiv bemerkbar, denn Stöße werden nicht mehr auf die Drehgestelle der Wagen übertragen.
Bei vielen Modellen kann der Umbau wahlweise mit verschiedenen Kulissenfabrikaten erfolgen, wobei die SYMOBA jedoch am leichtgängigsten und sichersten ist.

Um das entsprechende Modell eindeutig identifizieren zu können, ist es zunächst sinnvoll, die Kupplung zu bestimmen. Sofern keine Verpackung (und damit Artikelnummer des Herstellers) mehr vorhanden ist, kann dies bei der Bestimmung des Modells helfen. Der Kupplungstyp ist in den Tabellen angegeben. Das ist meine eigene Charakterisierung der Typen.

Welche Kupplung hat das Modell?

Kupplung Typ 1
Kunststoff-Kupplung mit Drehpunkt-Befestigung (abnehmbar) - großes Bild durch Klick.



Kupplung Typ 2
Metall-Kupplung, die entweder fest oder beweglich mit Abfederung montiert ist und durch Sicherungsscheibe oder Schraube gehalten wird (lösbar)

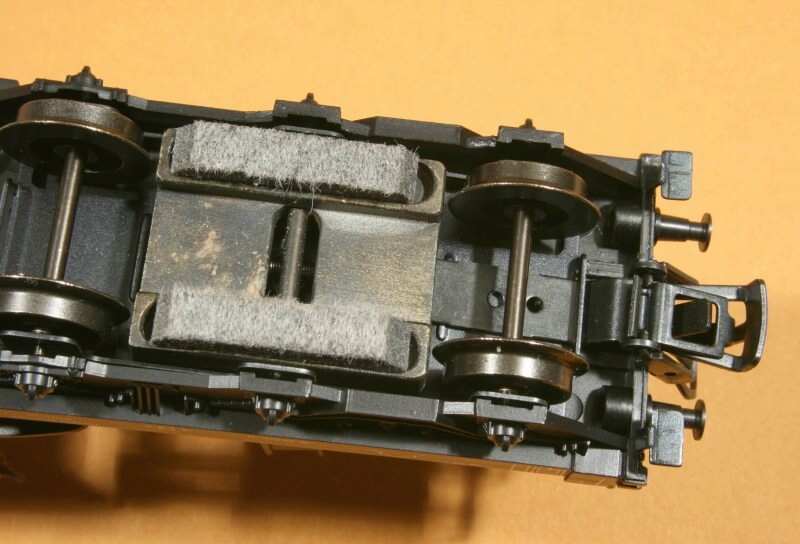

Kupplung Typ 2a
Metall-Kupplung an einem Zapfen (Dorn im Wagenboden) geführt (abnehmbar); z.B. bei Kran oder Schotterwagen 4610


Kupplung Typ 3
Metall-Kupplung beweglich und abgefedert mit Splint oder Niet gesichert (nur irreversibel lösbar)


Kupplung Typ 4
Metall-Kupplung fest an Fahrgestell oder Drehgestell montiert (nur irreversibel lösbar)



Kupplungen 1 und 2 (2a) sind reversibel abnehmbar. Werden Kupplungen 3 oder 4 abgetrennt, ist der Umbau in keinem Fall mehr rückgängig zu machen. Dies sollte man vor dem Beginn der Umrüstung wissen.

In den Tabellen bedeuten:
SYM = SYMOBA Kupplungsschacht und Deichsel;
Ro = Roco
nicht gekennzeichnete 6-stellige Nummern sind Märklin Einzelteile.

Die Spalte "Kg" gibt die Art der Kupplung an, mit der das Modell ab Werk geliefert wird. Der Umbau kann bei vielen Modellen entweder durch Tauschteile oder Kulissenführung erfolgen, wobei natürlich durch den Einbau der Tauschteile keine wirkliche Kurzkupplung erreicht wird. Eine Verfügbarkeit der Märklin-Einzelteile ab Werk kann nicht garantiert werden, aber alle Teile sind im Normalfall bei mir vorrätig.
Ganz rechts ist angegeben, in welchem Märklin Magazin der Umbau beschrieben wurde. Zu den MM-Links.

Märklin Dampflokomotiven

Dampflok-Baureihe

Kg

Märklin-Artikelnummer

Kulissenführung

Märklin-Tauschteil

Hinweise zum Umbau

MM

Schnellzuglok BR 01

2a

Primex 3193

SYM 111+110



Tenderunterteil baugleich mit BR 23



Schnellzuglok BR 003

2

3085

SYM 111+110

288390

Bild 1 --- Bild 2

1.2003

Schnellzuglok BR 12

2

3310



363950



1.2003

Schnellzuglok BR18, S3/6

2

3092

SYM 111+103

288390

evtl. passt auch 107

6.2004

Baureihe 23

2a

Primex 3191

SYM 111+110



Kulisse am Drehgestell

6.2004

Baureihe 24

3

3003 ua.

SYM 111+110



Kulisse nur am Tender

1.2004

BR 38 4-Achs-Kastentender

2

3086, 3099

SYM 111+110 nur hinten

288390 vorn + hinten



1.2005

Baureihe 38 Wannentender

2

3098

SYM 111+110

345760, 288390 vorn

Kulisse innen auf Tenderboden kleben

1.2005

Baureihe 41

2

3082



288390



1.2003

BR 50 Kabinentender

2

3084

SYM 111+107

288390



1.2003

Borsig BR 53

2

3102



288390

Schacht aufbohren

1.2003

BR 74

2

3095



345760 hinten

Umbau durch Tauschteil wenig zufriedenstellend



BR 75

2

3312, 3313



288390

M2-Gewinde schneiden

1.2003

BR 78

2

3106,3109 u.a



286900

Kupplung vor Einbau einstecken

5.2003

BR 81 Märklin oder Primex     SYM 111 + 103

Tenderlok BR 85

2

3308



288390

M2-Gewinde schneiden

1.2003

Tenderlok BR 86

2

3096 DB, 3112 ÖBB



288390

M2-Gewinde schneiden

1.2003

Lok mit Kupplungshaken z.B. BR 89

(2)

3000,3029 u.a.

SYM 111?

280550 ist nicht mehr lieferbar!

Umbau mit Kulisse noch nicht geprüft

5.2003

Die Alternativlösung für Lokomotiven mit Drehpunkt-Kupplung wie z.B. die Baureihen 104, 120, 151, 216 u.a.

Märklin Diesellok bzw. Triebwagen

Baureihe

Kg

Märklin-Artikelnummer

Kulissenführung

Märklin-Tauschteil

Hinweise zum Umbau

MM

BR 212

2

3072,3147 u.a



345760 + 286400

je einmal verwenden

4.2002

BR 236 1 3146 und andere - 671860 muss bearbeitet werden. -

BR 260

2

3065 u.v.a.

SYM 111+103

298470

Einzelteile für Telexkupplung: 213770+213870

5.2003

V200, BR 220

2

3021,3081,3184



7205 oder 440630

Fräsen erforderlich

6.2003

DHG 500, DHG 700

(2)

3078,



280550

Kulisse möglich anstelle Kupplungshaken (5.2003)



Altbau-Kartoffelkäfer 2 3067, 3134, 3143   286900 Die Deichsel muss gekürzt (19mm) und ein neues Loch gebohrt werden (4mm). Schienenräumer der Deichsel abtrennen. (Durchführung des Umbaus und Bild von M. v. Maurik.) ./.

Akkutriebwagen BR 515

1

3028, 3076

SYM 111 +110

7205

Kupplungshöhe bei Kulisse nicht in erforderlicher Höhe.
Mä-671860 kann nicht eingebaut werden!





Elektrische Lokomotiven

Baureihen

Kg

Märklin-Artikelnummer

Kulissenführung

Märklin-Tauschteil

Hinweise zum Umbau

MM

BR 103 mit Schürze

2

3053,3054



404020





BR 103 ohne Schürze

2

3357 u.a.



440640,440630

Fräsen od. schleifen, 344890 kuppelt zu kurz!

5/2002

BR 104 1 3049 u.a.   671860

BR 110

2

3039



215952,344890, 208053, 750200

Drehgestellrahmen 215952 ist schwarz, Schraube 750200 erforderlich, Treppe 208053 wird 4x benötigt

5/2002

BR 111 1 3042,31,55,3342, 3355,3360,3642 u.a. nein 671860
BR 120 1 3153,3353 u.a. nein 671860

BR 132

2

Pr3192



363950

Vorlaufachse muss ausgebaut werden



BR 140 grün

2

3040



215952, 344890, 208053,750200

Drehgestellrahmen 215952 ist schwarz, Schraube 750200 erforderlich, Treppe 208053 wird 4x benötigt

5/2002

BR 140 türkis

2

3156



344870,344890 + Treppe

344870 ist Anthrazit ohne Treppe, 215952 mögl., Schraube 750200 erforderlich

5/2002

BR 141

2

3034,3037 u.a.



215952, 344890, 208053, 750200

Drehgestellrahmen 215952 ist schwarz, Schraube 750200 erforderlich, Treppe 208053 wird 4x benötigt

5/2002

BR 143 / DR 243 1 3443 u.a.   671860

BR E44

4

3011, Pr3008



288390

Fräsen oder Schleifen



BR 151 1 3057,3058 u.a.   671860
BR 152 Altbau 1 3366 SYM 111+114   Fräsen erforderlich

BR 160

2

3157



2*288390

M2-Gewinde schneiden: 1/2003

4/2002

BR 191       345760 ?

BR 194

2

3022,3322 u.a.



345760

Federn nach hinten biegen

4/2002

Re 4/4 IV, SBB

2

3323,28,30 und 3623



404020



4/2002

Reihe 1600NS u.a.

2

3326,3526 u.a.



404020

3325 prüfen

5/2003

Ae 6/6 SBB

2

3050











Güterwagen, 2-achsig

Modell

Kg

Märklin-Artikelnummer

Kulissenführung

Märklin-Tauschteil

Hinweise zum Umbau

MM

Autotransportwagen



4612

SYM 111+103



Umbau wie 4610, geprüft von P. Martin



Güterwagen DR 20

1

4692 auch Wagen-Set

SYM 111+103

7205

Auflagefläche für 111 vergrößern



Gedeckter Güterwagen K3 der SBB - kein Bild vorhanden 3 4605 SYM 111+103   unterschiedlicher Abstand an den Wagenenden ---

Gedeckter Güterwagen Gbrs-v

3

4627

SYM 111
Ro-40343



Fräsen sinnvoll, 2mm Distanzplatte erforderlich

2.2003

Gedeckter Güterwagen LüP 14,2

1

4700 und baugleiche

SYM-101+103 oder 111+110

7205

101 auf Wagenboden, oder 111 einlassen mit Schacht 110. Puffer sind kurz!



Gedeckter Güterwagen SBB

1

4698

SYM?

7205

SYMOBA noch nicht eingebaut



Gedeckter Güterwagen LüP 11,5

1

4402-4412

SYM 111+103

7205 oder (1*)



2.2004

Gedeckter Güterwagen Schlusslicht - Umbau wie 4402

1

4411

SYM-111,103

7205

Wegen Schleifer ist (1*) nicht einsetzbar! Schluss-Platine

3.2004

Gedeckter Güterwagen Württemberg mit Bühne

1

4685 grün

SYM 111+110

7205



4.2004

Württemberger Güterwagen mit Bremserhaus

1

4679 grün

SYM 111+103

7205



4.2004

Kühlwagen

3

4620, 4660, 48159 u.a.

SYM 111+103 oder Ro-40343



Fräsen sinnvoll, 2mm Distanzplatte erforderlich

2.2003

Kühlwagen LüP 11,5cm
baugleicher Umbau

1

4415 u.v.a.

SYM 111+103

7205 oder (1*)





Silowagen Metallfahrgestell

3

4622, 4661 und andere

SYM 111,
Ro-40343,



Fräsen sinnvoll, 2mm Distanzplatte bei Roco erforderlich

2.2003

offener Wagen Omm 52 DB 3 4602 SYM 111+103   Umbau ähnlich wie Schotterwagen 4610 ---

offener Wagen Typ E

3

4639

SYM 111,
Ro-40343



Fräsen sinnvoll, 2mm Distanzplatte erforderlich

2.2003

offener Wagen Typ E, LüP 11,5cm, baugleicher Umbau

1

4430, 4431

SYM 111+103

7205 oder (1*)





Länderbahn-Wagen

1

4696 offen, 4676 Shell-Kesselwagen

SYM 111+110/103

7205





Wagen mit Schiebedach, Typ Ts

3

4619

SYM 111,
Ro-40343



Fräsen sinnvoll, 2mm Distanzplatte erforderlich

2.2003

Schiebewandwagen, Metallwände

2

4633,4729 u.a.



363950



4.2002

Kesselwagen LüP 11,5cm
baugleicher Umbau

1

4440-4450

SYM 111+103

7205 oder (1*)

Befestigungskrallen tlw. breit geschmolzen

2.2004

Kesselwagen 2-achsig

2

4644,4646,4750 u.v.a.

SYM 111+103

363950

Kupplungsauflage für 363950 bearbeiten

4.2002

Kesselwagen 2-achsig



4642 VTG

SYM 111

./.

Nicht baugleich mit 4644, Kupplungsauflage näher an Pufferbohle!



Niederbordwagen Kunststoff 11,5cm in baugleichem Umbau

1

4423,4424, 4471 gelb

SYM 111+103

7205 oder (1*)



2.2004

Drehschemel-Wagen

1

4697 (auch 2854)

SYM 111+103/107

7205

Längenzugabe erforderlich



Drehschieber-Seitenentladewagen

2

4631,4641

SYM 111+ 103/110 Fräsen notwendig

288390

Schacht aufbohren, Kulisse SYM scheint sinnvoller

4.2002

Rungenwagen 13cm, Metallrungen

2a, 3

4607

SYM 111+103



Haltesteg abtrennen

4.2006

Rungenwagen Kunststoff-Rungen

2

4694 u.a.

SYM 111+103

363950

Kupplungsführung abtrennen

6.2002

Containerwagen

2

4664 u.v.a.

SYM 111+103

363950

Kulisse für größere Radien möglich: MM 4.2006

6.2002

Packwagen, grün, Drehpunkt

1

4699

SYM 111+103

7205

in 2854 Schluss-Platine einbaubar

4.2004

Packwagen Metallkupplung

2a

4600

SYM-111+103





5.2004

Schotterwagen

2a

4610

SYM 111+103





5.2004

Autotransportwagen



4612

SYM 111+103



Umbau wie 4610, geprüft von P. Martin



offener Güterwagen SNCB

3

4656

SYM 111+107/103



107+103 je einmal erforderlich

5.2004

(1*): alternativ zu 2-Achs- Güterwagen mit Drehpunkt-Kupplung LüP 11,5cm: 1 Wagenboden 210256, 2 Kupplungsdeichseln 372680, 1 Beschwerung 572140, 4 Puffer 761690, 2 Federn aus 7294.
Dieser Umbau ist jedoch teurer als ein Umbau mit SYMOBA-Teilen.

Güterwagen, ab 3 Achsen

Modell

Kg

Märklin-
Artikelnummer

Kulissenführung

Märklin-Tauschteil

Hinweise zum Umbau

MM

Kranwagen

2a, 3

4671 u.a.

SYM-111,110



Auslegerstütze 321360

1.2004

Niederbordwagen, 4-achsig, Fahrgestell aus Kunststoff

1

4473-4475

SYM-111+110

7205





Niederbordwagen, Metall

4

4514

Weinert 8656



Kulisse ist Bausatz und sehr knifflig!



Flachwagen mit Rungen

4, 2

4663,4668

SYM-101+110

323970, 402660, 298020

Fräsen bei 101 erforderlich

3.2006

Hochbordwagen Eaos

1

4689, 4690, 4715, 4716, 4718 u.a.

SYM-111+107?

7205

Längenzugabe bei Kulisse erforderlich



Schwenkdach-
wagen

1

4460

SYM-101,103

7205

Kulisse auf Wagenboden kleben

3.2006

Großgüterwagen Typ Fads

4

4624, 4626, 4724, 4725

SYM-111+110



Kulissenführung muss präzise eingeklebt werden

4.2006

Mineralöl- Kesselwagen Länge 16,5cm

2

4648-53,4655 u.v.a.

Ro-40344

nicht mehr lieferbar

Bei Kulisse Puffer tauschen:
4 Stück 494780

3.2003

Gaskesselwagen Länge 19,5cm

2

4628, 4630, 4632, 4748 u.a.

Ro-40344 auf verzogene Fahrgestelle achten!



Drehgestellrahmen und Bühne bearbeiten

3.2003

Tiefladewagen
baugleich mit Kran

2a, 3

4617,4618

SYM-111+110



einfacher Umbau wie Kranwagen

1.2004

Teleskophaubenwagen
„Shimms“

1

4693 (DB-Ausführung), 4687 SBB, 4688 NSB und 4720 ÖBB

SYM 111+114

7205

Unterschiedliche baugleiche Varianten (DB,ÖBB,NSB)



Der Umbau von Personenwagen ab einer Länge von 26cm ist nur für große Radien und Bastler mit Erfahrung zu empfehlen! Auf engen Radien von 360mm und 430mm verkanten sich die Gummiwülste bei Bogenfahrt.

Personenwagen

Modell



Märklin-Artikelnummer

Kulissenführung

Märklin-Tauschteil

Hinweise zum Umbau

MM

2-achsige Personenwagen

2

4007, 4107

SYM 111+103







Donnerbüchsen

2

4100-4106 u.a

SYM 111 +

363950

auch Kulisse möglich

5.2003

preußische Abteilwagen, 3-achsig   4004, 4005 SYM 111+103   Gehäuseschrauben entfallen Bild

3-achsige Umbauwagen

2

4067,4079,4080

SYM-111+103



auch Roco-Kulisse 40343 möglich


Eilzugwagen

1

4122,4134

noch nicht geprüft

7205





4-achsige Personenwagen Eurofima

1

4123,4124,4167 u.a.

SYM-111+110

7205

nicht 4147! u. baugleiche



Speisewagen Eurofima

1

4125



7205





D-Zug-Schlaf- und TEE-Wagen

1

4150,4151,4152, 4095, 4096

SYM-101+110

manchmal 7205

nur mit Drehgestell Minden-Deutz lang!



Schlaf- und D-Zug-Wagen DB

1

4150, 4092,4175-4177 u.a.

SYM-111/101+110

7205

kurze Drehgestelle! 111 ist leichter einzubauen



Silberlinge

1

4158,4 159 u.a.

SYM-101/111+110

7205

111 ist leichter einzubauen



Steuerwagen Silberlinge

1

4160









Reisezug-Autotransportwagen

1

4084,4234 u.a.

SYM-101?? od.111



Umbau nur für große Radien zu empfehlen



24cm Personenwagen kleine Räder - Bericht

4

4051ff, 4085 und andere

SYM-111+103



Radlauffläche 10,5mm; Puffer an Trittbrett löten



24cm Personenwagen große Räder - Bericht

4

4022+23, 4026f., 4042+43 u.a.

SYM-111+110



Radlauffläche 12mm; Puffer an Trittbrett löten



Falls Sie es noch nicht wissen: Alle Märklin-Teile und SYMOBA -Kulissenführungen können Sie bei mir bestellen.

Alle Angaben ohne Gewähr. Beachten Sie: Wie ein Modell umgebaut werden kann, hängt auch immer von den Radien ab, die befahren werden sollen.

Startseite - - Zurück zu Tipps & Tricks - - Verkauf SYMOBA-Kulissen - - Märklin Einzelteile
